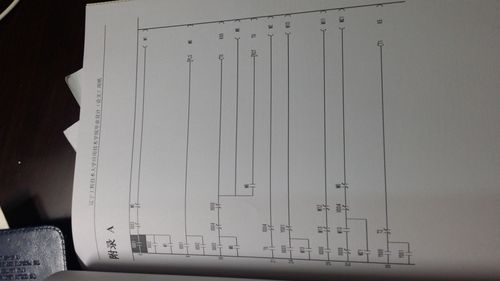

在自动化控制系统开发与集成的答辩中，讲解PLC自动门控制系统的附录图，建议按照以下逻辑和要点进行阐述。讲解时应控制在3-5分钟，做到条理清晰、重点突出。\n\n一、开场定位\n“各位老师，这张附图是本系统PLC自动门控制的核心电路原理图及I/O端口接线图。它承接了前文总体设计方案，直观呈现了硬件层面的信号流向与执行逻辑，是软硬件集成的基础。”\n\n二、讲解硬件组成与核心器件（指向图中具体符号）\n1. PLC主机：如西门子S7-1200/200 SMART，作为逻辑控制中枢，负责采集信号、执行程序、输出指令。说明选型理由（如I/O点数、通信接口、响应速度等）。\n2. 检测元件：开门/关门限位开关（标注符号），用于反馈门体位置；光电/红外感应器用于检测人体或物体接近；必要时接入编码器或雷达。\n3. 执行元件：交流/直流电机、继电器或接触器（标注），受PLC输出控制实现正反转、停止。\n4. 人机交互：按钮（开、关、停）、指示灯、急停开关等。\n5. 保护与电源：断路器、熔断器、直流开关电源（如AC220V转DC24V），图中应体现隔离与保护设计。\n\n三、讲解接线图与安全措施（展示接线细节）\n教学要点：\n- 明确输入、输出回路分离，明确电压等级。输入侧可通过中间继电器隔离外部高压，提高安全性。\n- 强调急停/安全防夹逻辑，并通过图示实现硬件双重保护（如急停切断动力回路、软件屏蔽输出）。\n- 典型接线包括：PLC COM端短接并接对应电压；输出接继电器、接触器、限流电阻；电机回路增加热断路器辅助触点反馈至PLC输入点（故障监控）。\n\n四、归纳逻辑控制设计部分实现（链接附录与正文）\n“该附录同时对接了控制梯形图及施工布线原理，下述几点体现了系统集成思路：\na) 信号闭环：如检测-决策-执行-位置反馈；\nb) 互锁：开关门输出互锁，避免正反转同时导通、造成失速跳闸；\nc) 状态指示：如果符号灯+接触器状态回转PLC离散输入，即表现为警示关人类提醒确认；\nd) 变频行驶中对电机轴的温度采集隔离保护。”\n\n四+例 在最后补充典型工作场景：\n行执行的具体流程\n时表示，比如手感应器触发->PLC计数延迟几分钟->可控启闭\n加减速模拟输出切换转矩行程；开门延时并未停止，归位于二次感应及“防? ? ° \
